Энергосберегающая шаровая мельница с решеткой

Энергосберегающая шаровая мельница с решеткой поставляется профессиональным производителем.ЭПИК, предлагая надежное и высокопроизводительное решение для измельчения крупнозернистых руд. Эта шаровая мельница является ведущим экспортным продуктом и сочетает в себе передовые технологии, энергоэффективность и прочную конструкцию, отвечающую современным требованиям переработки полезных ископаемых.

Параметр продукта

Почему стоит выбрать нашу шаровую мельницу с решеткой?

Приложения

· Грубое измельчение руды при добыче золота, меди, железа и других цветных и черных металлов.

· Подходит для крупных заводов по переработке полезных ископаемых, требующих высокой производительности и постоянного размера частиц.

· Используется как в процессах мокрого, так и в сухом измельчении для повышения гибкости и эффективности.

Как работает шаровая мельница с решеткой

Шаровая мельница с решеткой EPIC медленно вращается с помощью передаточного устройства. Материал подается из подающего конца цилиндра. Внутри стальные шарики воздействуют на материал и способствуют самоизмельчению. Непрерывная подача перемещает материал к разгрузочному концу. Решётчатая пластина выталкивает руду, предотвращая выброс стальных шариков, обеспечивая минимальное переизмельчение. Подшипники качения на обоих концах заменяют подшипники скольжения, что значительно снижает потребление энергии.

Ключевые особенности в эксплуатации:

1. Кольцевая втулка с канавками увеличивает поверхность контакта шарика с рудой, повышая эффективность измельчения.

2. Большие двухрядные сферические роликоподшипники снижают сопротивление при запуске и трение.

3. Смазка масляным туманом обеспечивает непрерывную и надежную работу шестерен.

4. Рассчитан на большую производственную мощность, до 160 т/ч.

5. Гибкая установка: небольшие блоки (диаметром менее 2,1 м) имеют цельную раму для удобного гражданского строительства.

Преимущества энергосбережения

· Оптимизированный эффект измельчения:

Гофрированные вкладыши поднимают материал, улучшая измельчение и одновременно снижая энергопотребление.

· Снижение эксплуатационных расходов:

Подшипники качения шаровой мельницы с энергосберегающей решеткой уменьшают трение, экономя 20-30% энергии.

· Более высокая производительность:

Большие выпускные отверстия и контролируемое переизмельчение повышают производительность.

· Удобство обслуживания:

Смазка масляным туманом и модульные компоненты упрощают обслуживание.

Сравнение с рыночными альтернативами

· Энергосберегающая конструкция EPIC превосходит традиционные шаровые мельницы с переливом, сводя к минимуму переизмельчение.

· Мировой экспорт демонстрирует адаптируемость и эффективность продукта для различных типов полезных ископаемых.

· Настраиваемые параметры для конкретных потребностей проекта позволяют точно контролировать размер частиц и эффективность измельчения.

Кейс проекта

Обогатительному заводу в Юго-Восточной Азии требовалось надежное решение для измельчения крупной золотой руды. Существующая переливная мельница перемалывала материал, что приводило к высокому потреблению энергии и нестабильному размеру частиц. Вместо нее они выбрали решетчатую шаровую мельницу EPIC.

Проверка на месте

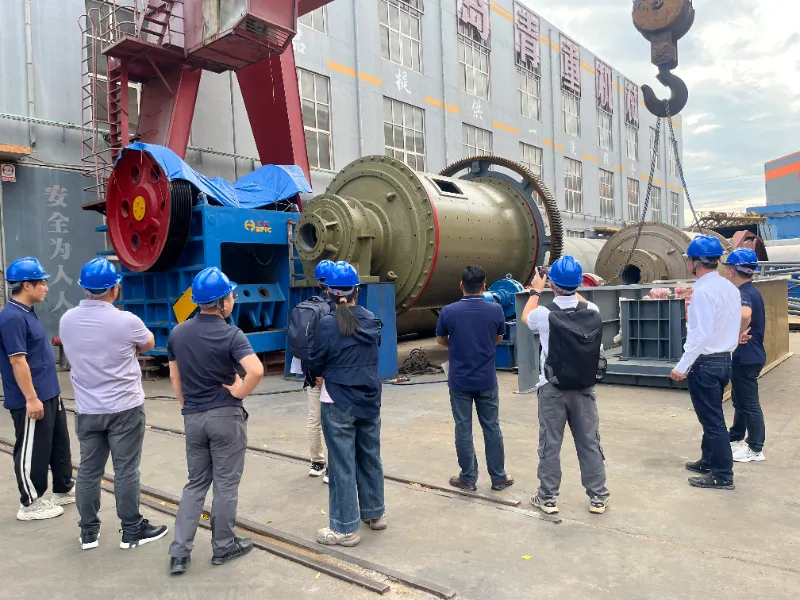

Перед отправкой техническая группа клиента посетила завод EPIC в Циндао, чтобы осмотреть завод. Они сосредоточили внимание на трех вещах: системе разгрузки колосниковой пластины (чтобы подтвердить, что она предотвращает вылет стальных шариков, пропуская при этом крупную руду), установке кольцевого вкладыша с канавками (для проверки поверхности контакта шара с рудой) и системе смазки масляным туманом на венцовом колесе и главных подшипниках. Команда также проверила качество сварки цилиндра и допуски сборки больших двухрядных сферических роликоподшипников.

Результат

После приемки мельница была отгружена и введена в эксплуатацию на объекте. Клиент сообщил о стабильной работе, постоянном размере частиц на выходе и измеримом снижении энергопотребления по сравнению с предыдущей переливной мельницей. Проект подтвердил, что при крупном помоле руды конструкция разгрузочной решетки сводит к минимуму переизмельчение и повышает общую эффективность схемы.

Почему стоит выбрать ЭПИК

1. Специализируется на оборудовании для грубого шлифования.

ЭПИКзанимается производством мельниц с 1988 года. Линейка продукции включает колосниковые шаровые мельницы, переливные шаровые мельницы, автогенные мельницы, стержневые мельницы и мельницы с перемешиванием. Что касается схем грубого измельчения, наша команда инженеров понимает, как метод разгрузки, профиль футеровки и тип подшипника влияют на гранулометрический состав и потребление энергии, и мы соответствующим образом настраиваем каждую мельницу.

2. Собственная технология подшипников качения

В нашей энергосберегающей решетчатой ​​шаровой мельнице вместо подшипников скольжения используются большие двухрядные сферические роликоподшипники. Эта конструкция не является дополнением; он с самого начала встроен в конструкцию мельницы и охватывает обработку посадочных мест подшипников, центровку валов и маршрутизацию смазки. Результатом является снижение энергопотребления на 20–30 % и более легкий запуск.

3. Кольцевой вкладыш с канавками — спроектирован, отлит и установлен компанией EPIC.

Кольцевая втулка с канавками изготавливается по собственным чертежам компании EPIC и устанавливается в нашей мастерской. Мы контролируем профиль канавок, твердость материала и допуск на посадку, поэтому вкладыш обеспечивает постоянный контакт шарика с рудой и предсказуемый срок службы. Сменные вкладыши также доступны для послепродажного обслуживания.

4. Полномасштабная производственная мощность

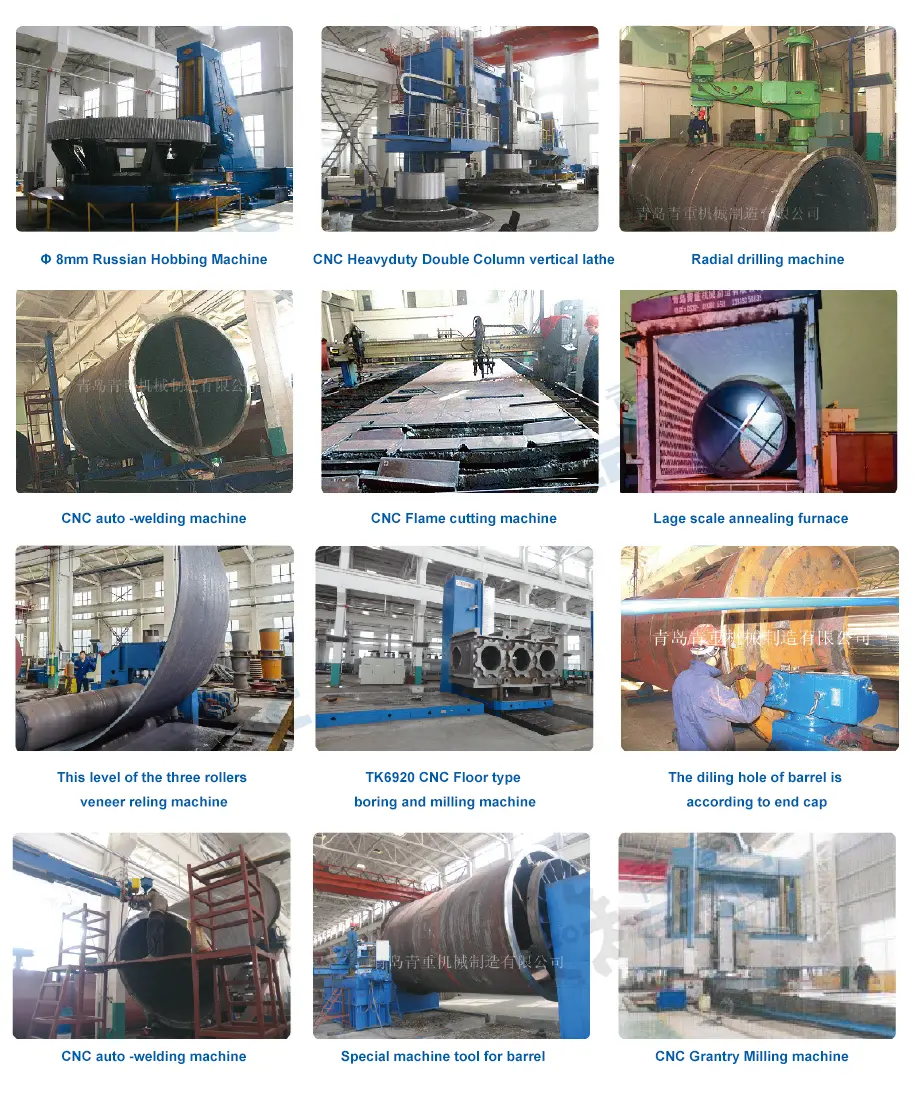

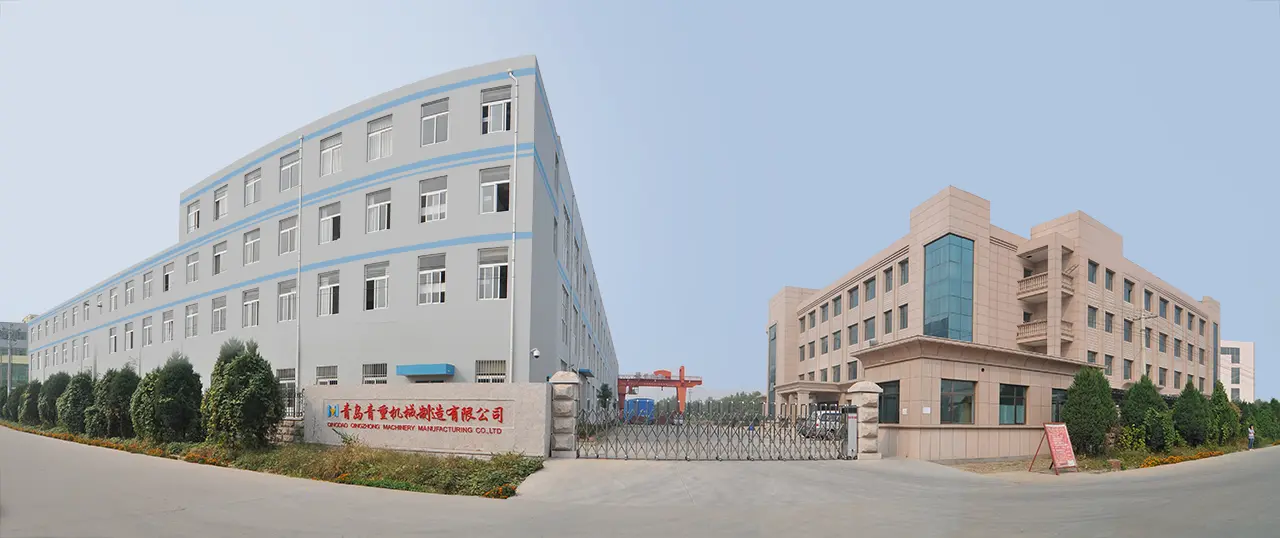

Производственная база EPIC в Циндао охватывает литье, механическую обработку, сварку, сборку и испытания. Колосниковые шаровые мельницы с диаметром цилиндра до 5,5 м и мощностью главного двигателя 5200 кВт производятся собственными силами, а данные о производственной мощности проверяются на заводе.

5. Опыт зарубежных проектов

Мельницы EPIC экспортируются в Юго-Восточную Азию, Южную Америку, Африку, на Ближний Восток и в Центральную Азию. Наши международные деловые и технические команды поддерживают зарубежные проекты: от выбора модели, настройки и заводского контроля до руководства по установке и долгосрочного обслуживания.

6. Добро пожаловать на заводскую проверку

Зарубежные клиенты могут посетить завод EPIC в Циндао, чтобы перед отправкой осмотреть систему разгрузки решетчатой ​​пластины, рифленую кольцевую облицовку, систему смазки масляным туманом, сварку цилиндра и узел подшипника. Технические переговоры охватывают тип руды, размер исходного сырья, целевой размер частиц, производительность, рекомендации по установке и долгосрочное обслуживание.

7. Настройка контуров грубого шлифования.

Каждый проект грубого измельчения имеет разные характеристики руды, размер исходного сырья и целевой размер частиц. EPIC предоставляет индивидуальные конфигурации, охватывающие размер цилиндра, профиль гильзы, тип подшипника, конфигурацию привода, систему управления и конструкцию выпускного отверстия, в зависимости от параметров вашего проекта.

8. Запасные части и послепродажная поддержка.

ЭПИК поставляет футеровки, колосниковые пластины, подшипники, шестерни и другие изнашиваемые детали на весь срок службы мельницы. Пользовательские шаблоны сохраняются для повторных заказов. Постоянные клиенты получают приоритетное обслуживание по запасным частям и техническую поддержку.

Часто задаваемые вопросы

В1: В чем разница между решетчатой ​​шаровой мельницей и переливной шаровой мельницей?

Колосниковая шаровая мельница выгружает материал через решетчатую пластину на разгрузочном конце, которая удерживает стальные шарики, пропуская при этом крупную руду. Переливная шаровая мельница выгружает суспензию через полый вал в зависимости от уровня суспензии. Решетчатые мельницы лучше подходят для грубого помола и уменьшают переизмельчение; Переливные мельницы лучше подходят для тонкого помола.

Q2: Для чего используется шаровая мельница с решеткой?

Он используется для грубого измельчения руды на обогатительных фабриках, особенно для золота, меди, железа и других руд черных и цветных металлов. Он подходит для крупных предприятий, которым необходима высокая производительность (до 160 т/ч) и постоянный размер частиц, и работает как в схемах мокрого, так и в сухом измельчении.

В3: Как решетка предотвращает выброс стальных шариков?

Решётчатая пластина имеет прорези размером меньше стальных шаров, но достаточно большие для прохождения частиц руды. При вращении мельницы руда проталкивается через щели непрерывной подачей, а стальные шарики остаются внутри цилиндра для дальнейшего измельчения. Такая конструкция сводит к минимуму переизмельчение и удерживает мелющие тела в мельнице.

В4: Каков диапазон производительности решетчатой ​​шаровой мельницы EPIC?

Стандартная модель поддерживает производительность до 160 т/ч. EPIC также предлагает более крупные модели для высокопроизводительных обогатительных заводов. Для определения мощности конкретного проекта пришлите нам тип руды, размер сырья, целевой размер частиц и требуемую производительность, и наши инженеры порекомендуют подходящую модель.

В5: Сколько энергии может сэкономить конструкция подшипника качения?

Заменив обычные подшипники скольжения на большие двухрядные сферические роликоподшипники, мельница снижает сопротивление пуску и трение, а также снижает потребление энергии на 20–30%. Это также снижает пусковой крутящий момент, что означает более плавный запуск и меньшую нагрузку на двигатель и систему трансмиссии.

Вопрос 6: Что такое кольцевая втулка с канавками и почему это важно?

Рифленая кольцевая гильза представляет собой гофрированную пластину гильзы, установленную внутри цилиндра. Его канавки увеличивают поверхность контакта между мелющими телами и рудой и улучшают подъем материала внутри мельницы. Это приводит к более высокой эффективности измельчения, лучшему контролю размера частиц и снижению энергопотребления на тонну руды.

В7: В чем разница между решетчатой ​​шаровой мельницей EPIC и обычной шаровой мельницей?

В колосниковой шаровой мельнице EPIC используются подшипники качения вместо подшипников скольжения, кольцевая футеровка с канавками вместо плоской футеровки и система смазки масляным туманом вместо ручной смазки. Эти три изменения обеспечивают экономию энергии на 20–30 %, более высокую производительность и меньшие затраты на техническое обслуживание по сравнению с обычными шаровыми мельницами.

Вопрос 8: Можно ли настроить мельницу для конкретного типа руды или проекта?

Да. EPIC предлагает индивидуальные решения в зависимости от типа руды, размера исходного материала, целевого размера частиц, производительности, высоты площадки, источника питания и условий установки. Пользовательские опции включают размер цилиндра, профиль гильзы, тип подшипника, конфигурацию привода и систему управления, а также руководство по установке на месте и долгосрочную поддержку по техническому обслуживанию.

В9: Каковы требования к установке шаровой мельницы?

Для агрегатов с диаметром цилиндра менее 2,1 м компания EPIC использует цельную конструкцию рамы, которая упрощает строительство и сокращает время монтажа. Для более крупных агрегатов используется отдельная база. EPIC предоставляет установочные чертежи, руководство на месте и поддержку при вводе в эксплуатацию для зарубежных проектов.

В10: Каково время выполнения заказа и как мне получить предложение?

Стандартное время выполнения заказа обычно составляет 30–60 дней в зависимости от модели и количества заказа. Чтобы получить ценовое предложение, пришлите нам тип руды, размер сырья, целевой размер частиц, требуемую производительность (т/ч), условия на площадке и источник питания. Наша команда инженеров порекомендует подходящую модель и предоставит полное коммерческое предложение.

В11: Могут ли зарубежные клиенты проверять мельницу перед отправкой?

Да. EPIC приглашает зарубежных клиентов посетить свою производственную базу в Циндао для проверки завода на месте и приемки оборудования перед отправкой. Клиенты могут ознакомиться с системой разгрузки решетчатой ​​решетки, кольцевой облицовкой с канавками, системой смазки масляным туманом, сваркой цилиндра и подшипниковым узлом. Технические переговоры охватывают тип руды, размер исходного сырья, целевой размер частиц, производительность, рекомендации по установке и долгосрочное обслуживание.

Вопрос 12: Почему стоит выбрать решетчатую шаровую мельницу EPIC перед другими поставщиками?

ЭПИК имеет десятилетия специализированных разработок в проектировании мельниц, использует долговечные материалы и строгий контроль качества, а также предоставляет консультации, рекомендации по установке и послепродажное обслуживание. Энергосберегающая колосниковая шаровая мельница сочетает в себе технологию подшипников качения, конструкцию кольцевой футеровки с канавками и смазку масляным туманом, что обеспечивает экономию энергии на 20–30 %, производительность до 160 т/ч и надежную долгосрочную работу при грубом измельчении руды.

Краткое изложение преимуществ

· Высокоэффективное измельчение с пониженным потреблением энергии.

· Прочная и долговечная конструкция для длительной эксплуатации.

· Простота обслуживания и надежная система смазки.

· Гибкие возможности выбора размера для удовлетворения эксплуатационных требований.

· Идеальный выбор для покупателей со всего мира, которым требуется экономичное и высококачественное обогатительное оборудование.

Решетчатая шаровая мельница EPIC представляет собой кульминацию передовых технологий измельчения, превосходных инженерных разработок и опыта мирового экспорта. Будь то модернизация существующих заводов или строительство новых линий по переработке минерального сырья, эта шаровая мельница обеспечивает максимальную производительность, энергоэффективность и долгосрочную эксплуатационную надежность.Добро пожаловать, свяжитесь с нами!
