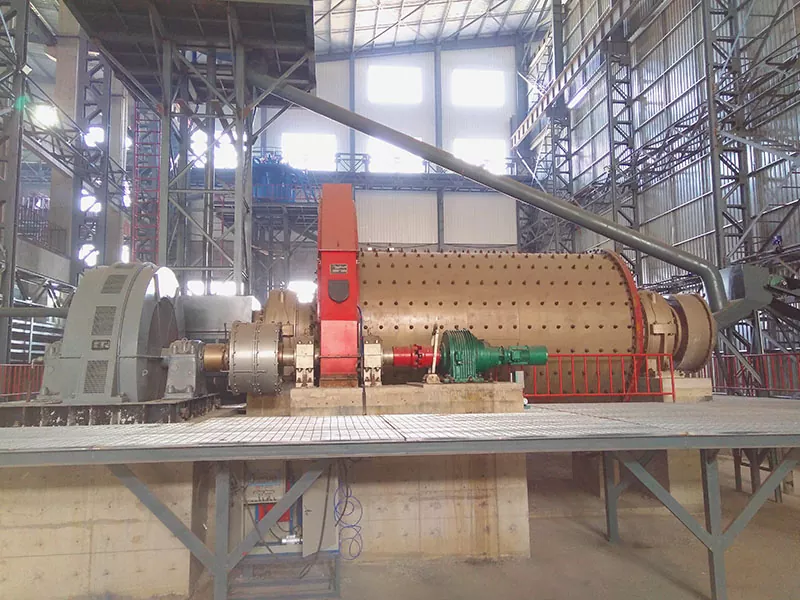

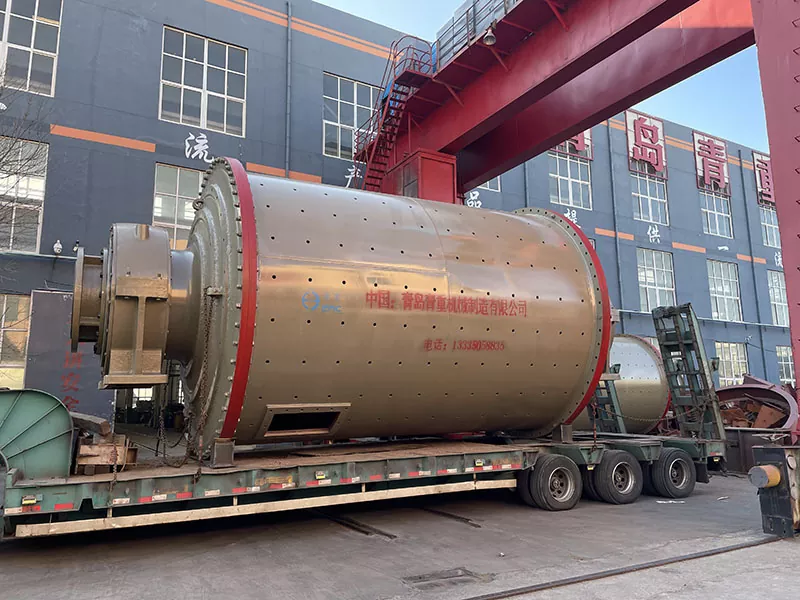

Переливная шаровая мельница мокрого помола

ЭПИК, известный китайский завод и поставщик, представляет переливную шаровую мельницу мокрого помола гарантированного качества. Разработанный для высокоэффективного измельчения руды, он включает в себя усовершенствованные подшипники качения, которые снижают трение, повышают долговечность и экономят энергию. Благодаря большим выпускным отверстиям, волнистым вкладышам и системе смазки масляным туманом это оборудование обеспечивает бесперебойную работу, простоту обслуживания и надежную производительность. Идеально подходит для горнодобывающей промышленности, переработки полезных ископаемых и промышленного применения, он обеспечивает стабильное, энергоэффективное и высокопроизводительное производство.

Ключевые особенности и преимущества

Подшипники качения для снижения трения

В переливной шаровой мельнице мокрого помола используются большие двухрядные сферические роликоподшипники, которые значительно снижают трение между движущимися частями. Такая конструкция обеспечивает более плавную работу, более простой запуск и обслуживание, обеспечивая при этом значительную экономию энергии.

Оптимизированная эффективность измельчения

Мельница, оснащенная волнистой футеровкой, увеличивает поверхность контакта между мелющими телами и рудой, усиливая эффект измельчения. Это также улучшает подъемную способность материалов внутри цилиндра, что способствует повышению производительности и снижению энергопотребления.

Большая емкость и гибкая работа

Продукт оснащен большим разгрузочным отверстием, обеспечивающим более высокую производительность: от 0,5 т/ч для небольших моделей до 800 т/ч для крупных агрегатов. Цельная конструкция рамы облегчает гражданское строительство и монтаж оборудования, особенно для агрегатов диаметром 2,1 метра и менее.

Усовершенствованная система смазки

Устройство смазки масляным туманом обеспечивает надежную смазку всех крупных и мелких шестерен, предотвращая простои и продлевая срок службы оборудования.

Принцип работы

Изделие работает на основе сочетания принципов удара и самоизмельчения. Материал поступает в цилиндр со стороны подачи и под действием вращения цилиндра подвергается воздействию стальных шариков и самоизмельчению внутри самой руды. Непрерывная подача создает давление, перемещающее материал от подающего конца к разгрузочному.

Конструкция перелива обеспечивает естественное стекание навозной жижи по полому валу на разгрузочном конце. Противоспиральные лопасти в полом валу возвращают негабаритные шары и крупную руду обратно в мельницу для дальнейшего измельчения. В структуру входит несколько компонентов:

· Питательная часть

· Главный подшипник

· Вращающаяся часть

· Система трансмиссии (большие и малые шестерни)

· Пневматическая муфта

· Главный двигатель и устройство медленной передачи

· Подъемное устройство

· Система смазки

· Электрическая система управления

Такая интегрированная конструкция позволяет ему поддерживать стабильную работу, высокую эффективность и сокращать потребности в техническом обслуживании, что делает его пригодным для непрерывной крупномасштабной обработки.

Технические характеристики модели

В следующей таблице представлены подробные параметры переточной шаровой мельницы мокрого измельчения EPIC, что позволяет вам выбрать наиболее подходящую для вашей операции:

Преимущества энергосбережения и обслуживания

1. Снижение энергопотребления на 20–30 %:

Использование подшипников качения вместо подшипников скольжения снижает трение и эксплуатационные затраты на энергию.

2. Прочные вкладыши:

Волнистые футеровки повышают эффективность шлифования и снижают износ, сводя к минимуму время простоя.

3. Простая установка:

Цельная конструкция рамы обеспечивает быструю установку и стабильную работу.

4. Надежная смазка:

Система смазки масляным туманом защищает шестерни и подшипники, продлевая срок службы.

Переливная шаровая мельница мокрого измельчения также позволяет операторам оптимизировать контур измельчения с минимальным ручным вмешательством, обеспечивая надежное и непрерывное производство.

Переливная шаровая мельница EPIC для мокрого измельчения в сравнении с обычными альтернативами

Применение и отраслевое использование

Этот продукт широко применяется в:

· Горные работы по измельчению золота, меди и других руд

· Минералоперерабатывающие заводы, требующие тонкого измельчения

· Отрасли, стремящиеся снизить эксплуатационные затраты на электроэнергию и техническое обслуживание.

· Проекты, требующие высокопроизводительного оборудования непрерывного действия.

Он особенно подходит для проектов, где энергоэффективность, надежность и долгосрочная производительность имеют решающее значение.

Проверка завода на месте зарубежными клиентами

Партнеры горнодобывающей отрасли Юго-Восточной Азии посетили завод EPIC в Циндао, чтобы осмотреть и принять шаровую мельницу перед отправкой. Они проверили главные подшипники завода, венцовую шестерню, гильзы цилиндров и систему смазки масляным туманом, а также проверили качество сварки, механической обработки и сборки на месте. Затем технические переговоры охватывали тип руды клиента, целевую крупность, размер загрузки и пропускную способность, а также рекомендации по установке и долгосрочному обслуживанию. Приемка подтвердила качество оборудования и укрепила долгосрочное сотрудничество с нашими партнерами из Юго-Восточной Азии, ведь для шаровой мельницы осмотр перед отправкой является единственным реальным доказательством.

Почему стоит выбрать ЭПИК?

ЭПИКпризнан ведущим китайским производителем и поставщиком обогатительного оборудования. Переливная шаровая мельница мокрого измельчения EPIC представляет собой надежное, энергоэффективное и высокопроизводительное решение для горнодобывающей и перерабатывающей промышленности по всему миру. Сочетание передовой технологии подшипников качения, оптимизированной конструкции измельчения и прочной конструкции делает его идеальным выбором для современных предприятий, стремящихся к долгосрочной производительности и экономии затрат. Выбор EPIC гарантирует:

· Опыт и знания:

Десятилетия специализированного проектирования мельниц.

· Гарантия качества:

Прочные материалы, тщательное тестирование и строгий контроль качества.

· Профессиональная поддержка:

Консультации, рекомендации по установке и послепродажное обслуживание.

· Индивидуальные решения:

Оборудование, адаптированное под конкретные типы руды, производственные мощности и эксплуатационные требования.

Часто задаваемые вопросы

Вопрос 1. Для чего используется продукт?

Шаровая мельница используется для тонкого измельчения руды на обогатительных фабриках. Он измельчает золотую, медную, железную, свинцово-цинковую и другие руды, сочетая удар стального шарика с самоизмельчением руды. Конструкция с переливным выпуском позволяет шламу естественным образом вытекать из полого вала, что делает его идеальным для непрерывных высокопроизводительных контуров тонкого измельчения.

Q2: В чем разница между шаровой мельницей с переливом и шаровой мельницей с решетчатой ​​разгрузкой?

Шаровая мельница с переливом выгружает суспензию через полый вал на разгрузочном конце, а в мельнице с решетчатой ​​разгрузкой используется решетчатая пластина для удержания грубого материала. Переливные мельницы проще по конструкции, проще в обслуживании и лучше подходят для тонкого измельчения. Мельницы с решетчатой ​​разгрузкой обычно выбираются для грубого помола или когда требуется более низкий уровень суспензии.

В3: Какой диапазон производительности поддерживает шаровая мельница EPIC?

Шаровая мельница EPIC поддерживает диапазон производительности от 0,5 т/ч для небольших моделей до 800 т/ч для крупных агрегатов, удовлетворяя потребности лабораторий, пилотных и полномасштабных производств. Для стандартных проектов тонкого измельчения типичный рабочий диапазон составляет 20–160 т/ч.

Вопрос 4: Сколько энергии может сэкономить конструкция подшипника качения?

Заменив традиционные подшипники скольжения на крупные двухрядные сферические роликоподшипники, мельница снижает трение между движущимися частями и снижает энергопотребление на 20–30%. Это также снижает пусковой крутящий момент, что означает более плавный запуск и меньшую нагрузку на двигатель и систему трансмиссии.

Вопрос 5: Что такое волновой лайнер и почему это важно?

Волновая футеровка представляет собой гофрированную футеровку, установленную внутри цилиндра мельницы. Его волнообразная форма увеличивает поверхность контакта между мелющими телами и рудой и улучшает подъемную способность тел. Это приводит к повышению эффективности измельчения, увеличению производительности и снижению энергопотребления на тонну руды.

В6: Что делает система смазки масляным туманом?

Система смазки масляным туманом непрерывно и контролируемо подает масляный туман на венцовую шестерню, шестерню и главные подшипники. Он предотвращает контакт металла с металлом, снижает износ, позволяет избежать незапланированных простоев и продлевает срок службы трансмиссионной системы, что особенно важно для мельниц, работающих круглосуточно и без выходных на удаленных горнодобывающих предприятиях.

В7: Каков максимальный размер подачи и размер разгрузки?

Максимальный размер корма зависит от модели. Для серий PE и PEX компании EPIC размеры подачи варьируются от 80 мм до 1020 мм, а диапазон регулируемого выпускного отверстия составляет 5–300 мм. В схемах тонкого измельчения мельница обычно сочетается с дробилкой и классификатором для контроля размера конечного продукта.

Вопрос 8: Можно ли настроить мельницу для конкретного типа руды или проекта?

Да. EPIC предлагает индивидуальные решения в зависимости от типа руды, целевой крупности, размера исходного материала, производительности, высоты площадки, источника питания и условий установки. Пользовательские опции включают размер цилиндра, профиль гильзы, тип подшипника, конфигурацию привода и систему управления, а также руководство по установке на месте и долгосрочную поддержку по техническому обслуживанию.

В9: Каковы требования к установке и техническому обслуживанию?

Для агрегатов диаметром 2,1 м и менее конструкция цельной рамы упрощает строительство и сокращает время монтажа. Текущее техническое обслуживание в основном включает проверку гильз, проверку системы смазки и контроль износа шестерен. Система смазки масляным туманом сокращает необходимость ручного вмешательства и обеспечивает надежную работу мельницы с минимальным временем простоя.

В10: Каково время выполнения заказа и как мне получить предложение?

Стандартное время выполнения заказа обычно составляет 30–60 дней в зависимости от модели и количества заказа. Чтобы получить ценовое предложение, пришлите нам тип руды, размер исходного сырья, заданную крупность, требуемую производительность (т/ч), условия на площадке и источник питания. Наша команда инженеров порекомендует подходящую модель и предоставит полное коммерческое предложение.

В11: Могут ли зарубежные клиенты проверять мельницу перед отправкой?

Да. EPIC приглашает зарубежных клиентов посетить свою производственную базу в Циндао для проверки завода на месте и приемки оборудования перед отправкой. Клиенты могут проверить основные подшипники, венцовую шестерню, гильзы цилиндров, систему смазки масляным туманом, а также качество сварки, механической обработки и сборки. Технические переговоры охватывают тип руды, целевую крупность, размер загрузки, производительность, рекомендации по установке и долгосрочное обслуживание.

Вопрос 12: Почему стоит выбрать EPIC, а не других поставщиков шаровых мельниц?

ЭПИК имеет десятилетия специализированных разработок в проектировании мельниц, использует долговечные материалы и строгий контроль качества, а также предоставляет консультации, рекомендации по установке и послепродажное обслуживание. Переливная шаровая мельница мокрого помола сочетает в себе технологию подшипников качения, конструкцию волнистой футеровки и смазку масляным туманом, что обеспечивает экономию энергии на 20–30 % и надежную долгосрочную работу.
